概述

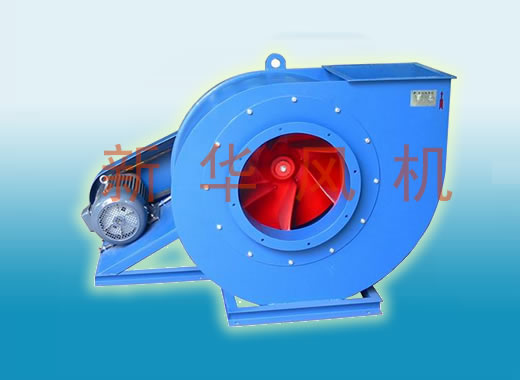

1、6-46-11型排尘离心通风机适用于排送含有木质碎屑、纤维和尘土等空气的混合物。
2、通风机的型号由6-46-11表示，其中：
（1）6表示通风机在最高效率（ηmax）点的全压系数乘10后的化整数。
（2）46表示通风机在最高效率（ηmax）点时的比转数化整数。
（3）11其中第一位数字1代表单吸入风机，第二位数字1表示设计顺序号。
3、对于№4以下通风机，在工作范围内其效率及压力的下降值应符合下列规定：
（1）№4不低于特性曲线图上规定值的95%。
（2）№3不低于特性曲线图上规定值的90%。
结构
4、№3-6米用电动机直联(A式)和皮带轮(C式)两种传动方式。№8-12米用皮带轮(C式)和联轴器(D式)两种传动方式。
5、通风机具有6个向前弯曲的叶片，平板的前盘和后盘及铸铁轮壳。叶轮经过动平衡试验，运转平稳。
6、主轴采用优质碳素钢制造。
7、为检修安装方便计，№3-12风机的机壳，均为整体。
8、通风机可作成左回转与右回转两种样式，进风口固定在侧面，出风口位置每种回转方向，№3-6作成6种不同位置，№8-12可作成3种不同位置。
6-46-11型离心通风机单机成套交货范围
|
|
A |
C |
D |
|
|
离心通风机 |
一台 |
一台 |
一台 |
|
|
电动机 |
一台 |
一台 |
一台 |
|
|
通风机地脚螺栓 |
四个 |
№3-6 |
№8-12 |
八个 |
|
四个 |
八个 |
|||
|
电动机地脚螺栓 |
一 |
一套 |
一 |
|
|
电动机用导轨两根螺栓四个 |
一 |
一套 |
一 |
|
|
皮带轮两个三角带一付 |
一 |
一套 |
一 |
|
安装、使用、维护说明
1、安装前应详细检查风机各部是否有损坏、待修理妥善后才能进行安装。
2、安装前应详细检查各联接部分是否有松动现象，叶轮与进风口间隙大小，转动部分与固定部分是否有碰撞现象。
3、机壳与轴承支座应与地基自然吻合，不得强制联接以免变形。
4、电机轴与风机轴应仔细校正同心性，以免运转时产生振动。
5、安装完成后，仔细检查各地脚螺栓是否拧紧，并进行试运转。
6、通风机的流量Q、全压H、主轴转数n、轴功率N四者皆有固定关系如下式所示。
故当电动机容量不改变时，主轴转数不宜更改，主轴转数增大时，电动机有过负荷被烧毁的危险。
7、通风机所采用电动机系指在特定工况下加上机械损失与应有的储备量而言，并非出风口全开所需功率，如风机的出口或入口不接管路或未受外界阻力而进行空运转，则电动机有被烧毁的危险。为安全计应在风机的出口或入口管路中加上阀门，运转后将阀门慢慢开启达到规定的工况为止，并注意电动机是否超过规定电流。
8、滚动轴承采用黃甘油润滑，油量不宜过多，在滚动轴承中心下即可，在检修时不得使砂土，铁屑等混入内部。
9、轴承温度在正常运行时不得超过65℃，否则应进行检查修理。
10、注意叶轮或皮带轮转动是否平衡，各联接处是否松动、机体是否振动，应随时检查纠正。
11、用V型胶带应经常均匀拉紧状态，周围温度不宜过高，并避免胶带与油质接触。
12、用联轴器传动者应注意电动机与主轴同心性，以免产生振动或引起轴承发热等情况。
13、通风机应有专人维护，定期检修，检修时间随使用情况不一而有长短，选用者应按实际情况规定之。
6-46-11性能与选用件表
|
机号 № |
传动 方式 |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
|
|
型号 |
功率KW |
||||||
|
2 |
A |
2800 |
1 2 3 4 5 6 7 8 |
400 420 460 500 540 600 640 700 |
667 647 598 589 569 520 491 441 |
JW08A-2 |
0.25 |
|
JW09B-2 |
0.4 |
||||||
|
3 |
A |
2900 |
1 2 3 4 5 6 7 8 |
1183 1427 1671 1915 2159 2403 2647 2891 |
1451 1461 1451 1432 1393 1344 1285 1206 |
Y100L-2 |
3 |
|
4 |
A |
1450 |
1 2 3 4 5 6 7 8 |
1404 1692 1980 2268 2556 2844 3132 3420 |
677 686 677 667 657 628 598 569 |
Y100L1-4 |
2.2 |
|
5 |
A |
1450 |
1 2 3 4 5 6 7 8 |
2733 3294 3855 4416 4977 5538 6099 6660 |
1118 1128 1118 1098 1079 1030 990 932 |
Y132S-4 |
5.5 |
|
6 |
A |
1450 |
1 2 3 4 5 6 7 8 |
4725 5696 6667 7638 8609 9580 10551 11522 |
1608 1628 1608 1587 1549 1491 1422 1344 |
Y160M-4 |
11 |
|
6 |
A |
960 |
1 2 3 4 5 6 7 8 |
3130 3775 4420 5065 5710 6355 7000 7645 |
706 706 706 696 677 657 628 598 |
Y132S-6 |
3 |
6-46-№8D、10D、12D性能与选用件表
|
机号№ |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
联轴器 |
地脚螺栓（4套） |
|
|
型号 |
功率KW |
|||||||
|
8D |
960 |
1 |
7410 |
1255 |
Y132M2-6 |
5.5 |
B3 |
M12×320 |
|
2 |
8940 |
1265 |
Y160M-6 |
7.5 |
B3 |
|||
|
3 |
10470 |
1255 |
||||||
|
4 |
12000 |
1236 |
||||||
|
5 |
13530 |
1206 |
Y160L-6 |
11 |
||||
|
6 |
15060 |
1157 |
||||||
|
7 |
16590 |
1108 |
||||||
|
8 |
18120 |
1040 |
||||||
|
730 |
1 |
5640 |
726 |
Y132M-8 |
3 |
B3 |
M10×320 |
|
|
2 |
6800 |
735 |
||||||
|
3 |
7960 |
726 |
Y160M1-8 |
4 |
B3 |
M12×320 |
||
|
4 |
9120 |
716 |
||||||
|
5 |
10280 |
706 |
||||||
|
6 |
11440 |
667 |
Y160M2-8 |
5.5 |
||||
|
7 |
12600 |
647 |
||||||
|
8 |
13760 |
608 |
||||||
|
10D |
730 |
1 |
1100 |
1118 |
Y160L-8 |
7.5 |
B3 |
M12×320 |
|
2 |
13300 |
1128 |
Y180L-8 |
11 |
B3 |
|||
|
3 |
15550 |
1118 |
||||||
|
4 |
17830 |
1098 |
||||||
|
5 |
20100 |
1069 |
Y200L-8 |
15 |
B3 |
M16×400 |
||
|
6 |
22390 |
1030 |
||||||
|
7 |
24600 |
990 |
Y225S-8 |
18.5 |
B3 |
|||
|
8 |
26900 |
932 |
||||||
|
12D |
730 |
1 |
19020 |
1638 |
Y225M-8 |
22 |
B3 |
M16×630 |
|
2 |
22920 |
1648 |
||||||
|
3 |
26820 |
1638 |
Y250M-8 |
30 |
B3 |
M20×630 |
||
|
4 |
30720 |
1608 |
||||||
|
5 |
34620 |
1569 |
Y280S-8 |
37 |
B3 |
|||
|
6 |
38520 |
1510 |
||||||
|
7 |
42420 |
1442 |
Y280M-8 |
45 |
||||
|
8 |
46320 |
1363 |
||||||
6-46-№8C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
8C |
3090 |
1 2 3 4 5 6 7 8 |
1260 1519 1778 2037 2296 2555 2814 2073 |
1648 1657 1648 1618 1579 1520 1451 1363 |
Y90S-2 Y90L-2
Y100L-2 |
1.5 2.2
3 |
A2-1600 |
32-A2-150 |
24-A2-170
28-A2-170 |
FT542-1 |
|
2700 |
1 2 3 4 5 6 7 8 |
1100 1326 1552 1778 2004 2230 2456 2682 |
1225 1265 1225 1236 1206 1157 1108 1049 |
Y802-2
Y90S-2 |
1. 1
1.5 |
|
|
19-A2-160
24-A2-160 |
|
|
|
2200 |
1 2 3 4 5 6 7 8 |
904 1090 1276 1462 1648 1834 2020 2206 |
853 853 853 834 814 785 755 706 |
Y90S-2 |
1.5 |
|
|
24-A2-125 |
|
|
|
1830 |
1 2 3 4 5 6 7 8 |
746 899 1052 1205 1358 1511 1664 1817 |
579 579 579 569 559 530 510 481 |
Y90S-4 |
1.1 |
|
|
24-A2-190 |
|
|
6-46-№4C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
4C |
2320 |
1 2 3 4 5 6 7 8 |
2240 2700 3160 3620 4080 4540 5000 5460 |
1736 1755 1736 1716 1677 1608 1540 1442 |
Y100L-2
Y112M-2
Y132S-2 |
3
4
5.5 |
A2-2000 |
32-A2-200 |
28-A2-100
28-A2-160
38-A2-160 |
FT542-1 |
|
2030 |
1 2 3 4 5 6 7 8 |
1962 2366 2770 3174 3578 3982 4386 4790 |
1334 1344 1334 1314 1285 1226 1177 1108 |
Y90L-2
Y100L-2
Y112M-2 |
2. 2
3
4 |
|
|
24-A2-140
28-A2-140 |
|
|
|
1665 |
1 2 3 4 5 6 7 8 |
1608 1938 2268 2598 2928 3258 3588 3918 |
892 902 892 882 863 824 794 745 |
Y90S-2
Y90L-2 |
1. 5
2.2 |
|
|
24-A2-118 |
|
|
|
1305 |
1 2 3 4 5 6 7 8 |
1260 1520 1780 2040 2300 2560 2820 3080 |
549 559 549 539 530 510 490 461 |
Y90S-4 |
1.1 |
|
|
24-A2-180 |
|
|
6-46-№5C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
5C |
1740 |
1 2 3 4 5 6 7 8 |
3280 3655 4630 5305 5980 6655 7330 8005 |
1608 1618 1608 1589 1549 1491 1422 1334 |
Y112M-2
Y132S1-2
Y132S2-2 |
4
5.5
7.5 |
B2-2240 |
38-B2-250 |
28-B2-150
38-B2-150 |
FT542-1 |
|
1510 |
1 2 3 4 5 6 7 8 |
2846 3432 4018 4604 5190 5776 6362 4948 |
1216 1226 1216 1196 1167 1118 1069 1010 |
Y100L-2
Y112M-2
Y132S1-2 |
3
4
5.5 |
|
|
28-B2-132
38-B2-132 |
|
|
|
1275 |
1 2 3 4 5 6 7 8 |
2402 2896 3390 2884 4378 4872 5366 5860 |
863 873 863 853 834 794 765 716 |
Y90S-2 Y90L-2
Y100L-2 |
1.5 2.2
3 |
|
|
24-B2-112
28-B2-112 |
|
|
|
1040 |
1 2 3 4 5 6 7 8 |
1960 2363 2366 3169 3572 3975 4378 4781 |
579 579 579 569 549 530 510 481 |
Y90S-2
Y90L-4
Y100L-4 |
1.1
1.5
2.2 |
|
|
24-B2-180
28-B2-180 |
|
|
6-46-№6C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
6C |
1350 |
1 2 3 4 5 6 7 8 |
4398 5304 6210 7116 8022 8928 9834 10740 |
1402 1412 1402 1373 1344 1294 1236 1157 |
Y112M-2 Y132S1-2
Y132S2-2 |
4 5.5
7.5 |
B3-3150 |
38-B3-300 |
28-B3-140 38-B3-140 |
FT542-1 |
|
1210 |
1 2 3 4 5 6 7 8 |
3940 4752 5564 6376 7188 8000 8812 9624 |
1118 1128 1118 1108 1079 1040 990 932 |
Y100L2-4 Y112M-4
Y132S-4
Y132M-4 |
3 4
5.5
7.5 |
|
|
28-B3-250
38-B3-250 |
|
|
|
1060 |
1 2 3 4 5 6 7 8 |
3450 4161 4872 5583 6294 7005 7716 8427 |
863 873 863 853 824 794 765 716 |
Y100L1-4 Y100L2-4
Y112M-4 |
2.2 3
4 |
|
|
28-B3-224 |
|
|
|
870 |
1 2 3 4 5 6 7 8 |
2836 3418 4000 4582 5164 5746 6328 6910 |
579 588 579 569 559 539 509 481 |
Y90L-4
Y100L1-4 |
1.5
2.2 |
|
|
24-B3-180
28-B3-180 |
|
|
6-46-№8C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
8C |
1085 |
1 2 3 4 5 6 7 8 |
8375 10095 11815 13535 15255 16975 18695 20415 |
1608 1618 1608 1579 1540 1481 1422 1334 |
Y160M-4
Y160L-4
Y180M-4 |
11
15
18.5 |
C2-4000 |
55-C2-400 |
42-C2-300 |
FT542-2 |
|
940 |
1 2 3 4 5 6 7 8 |
7260 8753 10246 11739 13232 14725 16218 17711 |
1206 1216 1206 1187 1157 1108 1069 1000 |
Y132S-4 Y132M-4
Y160M-4 |
5.5 7.5
11 |
B3-4000
C2-4000 |
55-B3-400
55-C2-400 |
38-B3-265
42-C2-265 |
FT542-1 FT542-2 |
|
|
796 |
1 2 3 4 5 6 7 8 |
6150 7420 8690 9960 11230 12500 13770 15040 |
863 873 863 853 834 794 765 716 |
Y112M-4
Y132S-4
Y132M-4 |
4
5.5
7.5 |
B3-4000 |
55-B3-400 |
28-B3-224
38-B3-224 |
FT542-1 |
|
|
652 |
1 2 3 4 5 6 7 8 |
5034 6072 7110 8148 9186 10224 11262 12300 |
579 579 579 569 559 530 510 481 |
Y100L1-4
Y100L2-4
Y112M-4 |
2.2
3
4 |
|
|
28-B3-180 |
|
|
6-46-№10C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
10C |
940 |
1 2 3 4 5 6 7 8 |
14200 17100 20000 23000 25800 28800 31700 34600 |
1844 1863 1844 1824 1785 1706 1638 1608 |
Y180M-4 Y180L-4
Y200L-4
Y225S-4 |
18.5 22
30
37 |
C3-5000
C4-5000 |
65-C3-500
65-C4-500 |
48-C3-335
55-C3-335
60-C4-335 |
FT542-2 FT542-3
FT542-5 |
|
815 |
1 2 3 4 5 6 7 8 |
12300 14820 17350 19900 22410 24990 27500 30000 |
1393 1402 1393 1363 1334 1285 1226 1157 |
Y160M-4 Y160L-4 Y180M-4
Y180L-4 |
11 15 18.5
22 |
B3-5000 C3-5000 |
65-B3-500 65-C3-500 |
42-B3-280 42-C3-280 48-C3-280 |
FT542-2
FT542-3 |
|
|
652 |
1 2 3 4 5 6 7 8 |
9850 11880 13900 15900 17950 20000 22000 24000 |
892 902 892 863 853 824 785 735 |
Y132S-4 Y132M-4
Y160M-4 |
5.5 7.5
11 |
B3-4500 |
65-B3-500 |
38-B3-224
42-B3-224 |
FT542-2 |
|
|
530 |
1 2 3 4 5 6 7 8 |
8000 9650 11300 12950 14600 16250 17900 19550 |
588 598 588 579 569 539 520 490 |
Y132S-6 Y132M1-6
Y132M2-6
Y160M-6 |
3 4
5.5
7.5 |
B3-4000 |
65-B3-300 |
38-B3-180
42-B3-180 |
|
|
6-46-№12C性能与选用件表
|
机号 № |
转速 r/min |
序 号 |
流量 m3/h |
全压 Pa |
电动机 |
三角带 |
皮带轮 |
滑轨二套 |
||
|
型号 |
功率KW |
主轴轮 |
电机轮 |
|||||||
|
12C |
768 |
1 2 3 4 5 6 7 8 |
20000 24110 28220 32330 36440 40550 44660 48770 |
1814 1824 1814 1785 1746 1677 1608 1510 |
Y200L2-6
Y250M-6
Y280S-6
Y280M-6 |
22
37
45
55 |
D3-5600 |
75-D3-600 |
55-D3-475
65-D3-475
75-D3-475 |
FT542-3
FT542-5 |
|
640 |
1 2 3 4 5 6 7 8 |
16340 19720 23100 26480 29860 33240 36620 40000 |
1216 1226 1216 1196 1167 1118 1069 1010 |
Y180L-6 Y200L1-6
Y200L2-6
Y225M-6 |
15 18.5
22
30 |
C3-5600
D3-5600 |
75-C3-600
75-D3-600 |
48-C3-400 55-C3-400
55-D3-400
60-D3-400 |
FT542-2 FT542-3
FT542-5 |
|
|
530 |
1 2 3 4 5 6 7 8 |
13820 16670 19520 22370 25220 28070 30920 33770 |
863 873 863 853 834 794 765 716 |
Y160M-6 Y160L-6
Y180L-6
Y200L1-6 |
7.5 11
15
18.5 |
B3-4500
B4-4500 |
75-B3-600
75-B4-600 |
42-B3-335
48-B4-335
55-B4-335 |
FT542-2 |
|
|
410 |
1 2 3 4 5 6 7 8 |
10690 12890 15090 17290 19490 21690 23890 26090 |
520 520 520 510 500 480 461 431 |
Y132M1-6
Y132M2-6
Y160M-6 |
4
5.5
7.5 |
B3-4500 |
75-B3-600 |
38-B3-265
42-B3-265 |
FT542-1
FT542-2 |
|
xhblower
