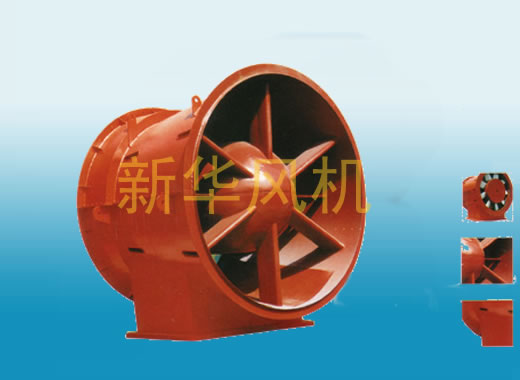

K40、K45矿用主扇风机

  • K45矿用风机
K45矿用风机

K45矿用风机

  • K45
  • 产品描述:K系列矿用节能风机,是冶金工业矿山节能推广站于80年代初研制成功的。它具有气动效率高,能够与通风网路很好匹配,节电效果极为显著的独特优点;并且叶片安装角可调,可反转反风,运转噪声较低;同时采用电机与叶轮直联的结构,整体稳定性好,安装方便,安全可靠,维修容易,装置局阻低;它作为主扇,其装置的土建工程量很小,可节能大量投资;它适于安装在井下,是多级机站通风系统理想的机站风机。
  • 在线订购

简介
K系列矿用节能风机,是冶金工业矿山节能推广站于80年代初研制成功的。它具有气动效率高,能够与通风网路很好匹配,节电效果极为显著的独特优点;并且叶片安装角可调,可反转反风,运转噪声较低;同时采用电机与叶轮直联的结构,整体稳定性好,安装方便,安全可靠,维修容易,装置局阻低;它作为主扇,其装置的土建工程量很小,可节能大量投资;它适于安装在井下,是多级机站通风系统理想的机站风机。
因此,十几年来K系列矿用节能风机得到了极为广泛的应用,使其成非煤矿山最主要的通风设备。截止目前,全国冶金、有色、黄金、化工、建材和核工业等系统的六百多家矿山,应用了K系列矿用节能风机。其中上海梅山冶金公司铁矿、鲁中冶金矿山公司张家洼和小官庄铁矿,鞍钢弓长岭井下矿,武钢大冶,程潮和金山店铁矿,酒钢镜铁山铁矿,邯邢矿山局玉石洼和西石门铁矿,湖北大冶有色金属公司铜绿山铜矿,金川有色金属公司二矿,辽宁红透山铜矿和五龙金矿,河北铜矿和金厂峪金矿,内蒙红花沟金矿,山东招远、三山岛、焦家和新城金矿等等,各个系统的大、中型重点骨干矿山所用的主扇、辅扇和局扇,普遍采用了K系列矿用节能风机,均取得了理想的技术效果和经济效益。
K系列矿用节能风机包括JK、DJK系列局扇、DK40、DK45系列主扇和K40、K45系列主辅扇。新一代K系列矿用节能风机设有稳流环装置,特性曲线无驼峰,效率更高,性能更好,规格更多,适应范围更广,大、中、小型的各类非煤矿山,均可从中选到适用的主扇、辅扇、局扇和各级机站风机。
热忱欢迎单位和各类矿山,选用由冶金工业矿山节能推广站于研制、由我厂生产的K系列矿用节能风机。
高效节能低噪声
JK系列矿用局部扇风机
高效节能低噪声的JK系列矿用局部扇风机(简称局扇),是根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山局部通风的需要设计的,适用于各种规格断面的井巷掘进通风、采场和电耙道引风、无底柱分段采矿法进行路通风、其它局部通风以及某些辅助通风。也可用于隧道施工、地下工程施工等需要用风筒送风的场合通风。
JK系列局扇的设计,综合考虑了各类局部通风作业面所需的排尘排烟风量、风筒送风距离、常用风筒规格、风阻值,以及矿井内的使用条件等。JK系列局扇分为单级工作轮JK-1№(参见图1)、双级工作轮JK-2№(参见图2)和对旋运转DJK等三类。JK40系列风扇(带前、后消声器)的结构参见图3,DJK50系列对旋局扇(带前、后消声器)的结构参见图4。其中JK40系列局扇和DJK50系列对旋局扇可以直接安装在巷道底板上,也可以悬挂安装在巷道的帮壁上或顶板下。
JK系列局扇具有以下特点:
(1)运转效率高。单级和双级工作轮最高全压效率分别为92%和83%,对旋型最高全压效率为85%,比原JF系列局扇提高20~30%,具有明显的节电效果。
(2)规格齐全,适应性强。局扇的风量和全压的值有各种不同的组合,送风距离从80米到600米不等(串联运用送风距离可达1200米以上),可满足用户各种不同的需要。
(3)体积较小,重量较轻,移动灵活方便。在其性能与JF系列局扇基本相同时,体积减少20~30%,重量减轻20~30%。
(4)噪声较低。在空矿场合实测1№.4局扇的噪声不超过86dB(A)。如果用户对局扇的噪声有特殊要求,我厂可配套消声器,请在订货时作出说明。
JK系列局扇的电机均为2极,其转速2860~2930r/min。
JK系列局扇的主要技术参数,见表1。
JK系列局扇的系列和机号(型号)表示方法如下:
JK 58 - 1  №.4
JK:矿用局部扇风机(“DJK”为对旋局扇)
58:轮毂比=0.58,“56”为=0.56
“67”为=0.67,“55”为=0.55
“40”为=0.40,“50”为=0.50
1:单级工作轮,“2”为双级工作轮
№.4:机号为4,工作轮直径D=400mm;“№.3”,机号为3,D=300mm,

JK系列高效节能低噪矿用局扇主要技术参数

局扇型号

电机

功率

(KW)

风量

(m3/s)

全压

(Pa)

最小风

筒直径

(mm)

送风

距离

(m)

重量

(Kg)

外形尺寸(mm)

D

L

H

JK58-1№3

1.5

0.9~1.4

928~575

300

80

51

390

486

230

JK58-1№3.5

3

1.5~2.4

1263~752

350

150

74

450

562

260

JK58-1№4

5.5

2.2~3.5

1648~1020

400

200

115

520

649

290

JK58-1№4.5

11

3.1~5.0

2093~1295

450

300

135

585

728

320

JK58-2№4

11

2.2~3.5

2923~1811

400

400

130

520

877

290

JK55-2№4.5

11

3.0~5.2

2276~1275

450

300

140

543

704

375

JK55-1№5

11

4.2~6.6

1726~1324

450

200

135

600

535

400

JK56-1№3.15

2.2

1.4~2.1

853~588

300

80

53

374

634

193

JK56-1№4

4

2.1~3.4

1275~981

400

150

96

477

682

240

JK67-1№4.5

7.5

2.6~4.2

2256~1177

400

250

145

540

760

270

JK67-2№4.5

11

2.8~4.3

3237~1471

400

400

195

540

860

270

BJK67-1№5.25

28

4.0~6.3

3776~2648

500

600

420

620

1364

310

JK40-1№5.5

5.5

4.3~5.1

633~475

550

120

720

653

3800

336.5

JK40-1№6.5

11

7.1~8.4

884~663

650

140

742

772

3800

396

JK40-1№7

15

8.8~10.5

1025~769

700

140

795

830

4100

425

JK40-1№7.5

22

10.9~12.9

1177~883

750

150

824

890

4100

455

JK40-1№8

30

13.2~15.6

1339~1005

800

150

848

950

4350

485

DJK50-1№5.5

2×5.5

4.8~5.8

1182~515

550

180

948

653

3800

336.5

DJK50-1№6.5

2×11

7.9~9.5

1651~719

650

200

1120

772

3800

396

DJK50-1№7

2×15

9.9~11.9

1915~834

700

200

1207

830

4100

425

DJK50-1№7.5

2×22

12.2~14.6

2198~957

750

220

1293

890

4100

455

DJK50-1№8

2×30

14.8~17.8

2501~1089

800

220

1340

950

4350

485

高效率,低噪声,特性曲线无驼峰
